Víte, že většina elektrikářů si myslí, že stačí napsat na krabici "IP44" a máte vyhráno? Omyl. Pokud instalujete světlo přímo do sprchového kouta nebo nad vanu bez pochopení toho, co ta čísla skutečně znamenají, riskujete mnohem víc než jen blikající žárovku. Vlhkost a voda jsou přirození nepřátelé elektřiny, a právě tam, kde se potkávají, vzniká největší riziko úrazu. Bezpečnostní normy pro osvětlení v koupelně nejsou jen byrokratický výmysl, ale životně důležitý návod, jak nepálit, netřást a hlavně - žít.
Hlavním pilířem všeho je norma ČSN 33 2000-7-701, která definuje pravidla hry pro elektrické instalace v místnostech s vanou nebo sprchovým koutem. Tato norma rozděluje koupelnu do specifických zón, protože ne každý centimetr místnosti je stejně nebezpečný. Zatímco u umyvadla si můžete dovolit trochu více volnosti, přímo ve vaně platí tvrdá pravidla. Cílem není ztěžovat vám život při nákupu svítidel, ale zajistit, aby proud šel tam, kam má, a ne skrz vaše mokré tělo.

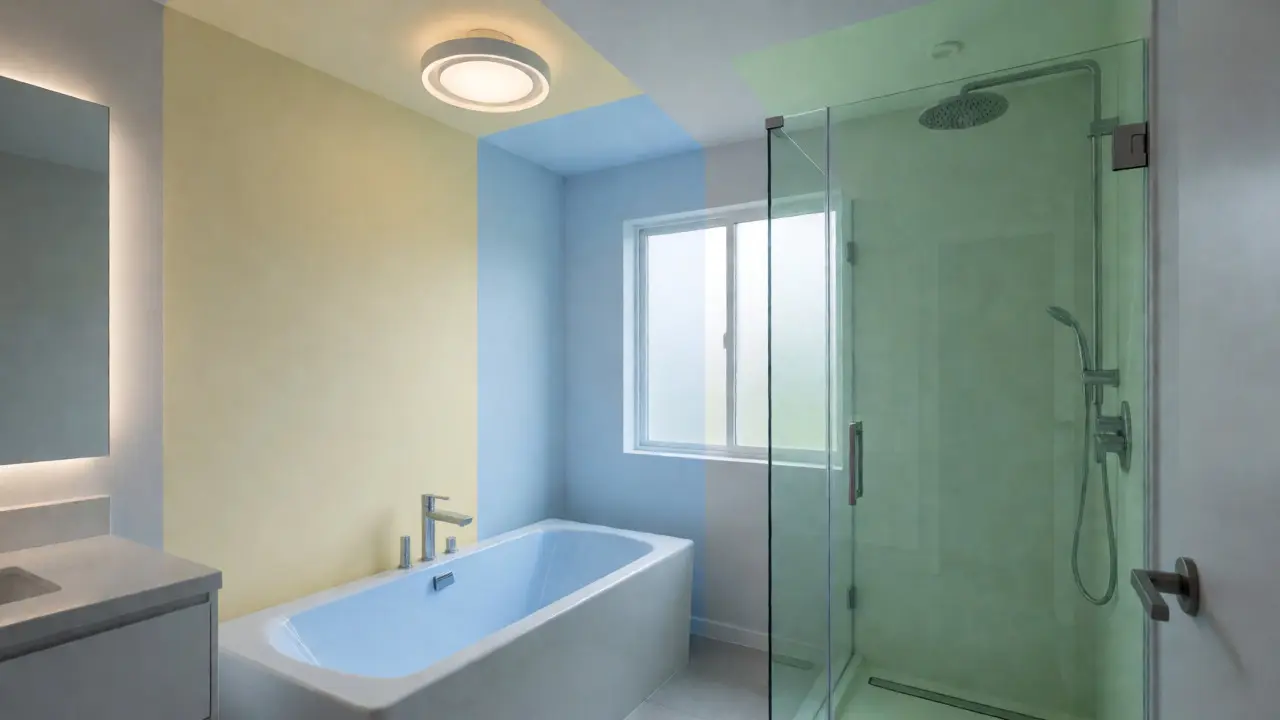

Rozdělení koupelny do bezpečnostních zón
Abychom pochopili, co po nás norma chce, musíme si koupelnu vizualizovat jako mapu s různými stupni ohrožení. Norma ČSN 33 2000-7-701 dělí prostor na čtyři hlavní zóny. Nejde o libovolné linie, ale o přesně dané vzdálenosti od zdrojů vody.
- Zóna 0: Vnitřní prostor vany nebo sprchové vaničky. Zde jste ponoření ve vodě. Riziko je maximální.
- Zóna 1: Prostor nad vanou (do výšky 2,25 m) nebo kruhový prostor o poloměru 1,2 m kolem nesnímatelné hlavice sprchy. Sem dopadá přímý proud vody.
- Zóna 2: Pás široký 60 cm okolo zóny 1, opět do výšky 2,25 m. Zde se může stříknout voda, ale nedopadá přímo.
- Zóna 3: Zbytek koupelny mimo dosah stříkající vody. Zde je vlhkost stále vyšší než v obýváku, ale riziko přímého kontaktu s vodou je minimální.
Když rozumíte těmto zónám, nákup svítidel přestane být hádankou. Každá zóna vyžaduje jinou míru ochrany, což se promítá do tzv. IP krytí (Ingress Protection). Tohle označení vám řekne, jak moc je svítidlo chráněno před pevnými částicemi (první číslice) a kapalinami (druhá číslice).
Co znamená IP krytí v praxi?
Možná jste viděli na obalu svítidla nápis "IP44" a mysleli si, že to stačí všude. Není. Pojďme si rozebrat konkrétní požadavky pro jednotlivé zóny, abyste nekoupili zajíce v pytli.
| Zóna | Pokrytí prostoru | Minimální IP krytí | Doporučené napětí |
|---|---|---|---|
| Zóna 0 | Uvnitř vany/sprchy | IPX7 (odolnost proti ponoření) | SELV (max 12 V AC / 30 V DC) |
| Zóna 1 | Nad vanou / sprchou (do 2,25 m) | IPX4 (ochrana proti stříkající vodě ze všech stran) | Síťové napětí pouze s chráničem, jinak SELV |
| Zóna 2 | Okolí zóny 1 (š. 60 cm) | IPX4 (často doporučováno IPX5 pro jistotu) | Síťové napětí s chráničem |
| Zóna 3 | Zbytek koupelny | IPX1 (min.), doporučeno IP44 kvůli kondenzátu | Síťové napětí s chráničem |
Všimněte si té "X" u některých hodnot. Znamená, že výrobce testoval pouze odolnost vůči vodě, nikoliv proti prachu. U koupelnových svítidel je to běžné, protože prach zde nehraje takovou roli jako vlhkost. Klíčové je ale druhé číslo. IPX7 znamená, že zařízení přežije ponoření do vody do hloubky 1 metru po dobu 30 minut. To je absolutní nutnost pro zónu 0.
Pro zónu 1 stačí teoreticky IPX4, což znamená ochranu proti stříkající vodě ze všech směrů. Ale buďte upřímní - když se sprchujete, voda letí všude. Proto mnoho odborníků doporučuje pro tuto zónu raději IPX5 nebo dokonce IPX6, které zvládnou silnější proud vody. Levná svítidla s "podvrženým" krytím se po půl roce začnou rosit zevnitř a korodují.
Napětí a typ izolace: Co je SELV?
Samotné IP krytí nestačí. Musíte řešit i to, jakým napětím svítidlo napájíte. V zóně 0 je síťové napětí 230 V zakázáno. Můžete použít pouze tzv. SELV (Safety Extra-Low Voltage), tedy bezpečné nízké napětí do 12 V střídavého proudu nebo 30 V stejnosměrného. Důvod je prostý - při nižším napětí je riziko fatálního úrazu elektrickým proudem výrazně menší, i kdyby došlo k průniku vody do svítidla.
Zdroj tohoto nízkého napětí (transformátor) musí být umístěn mimo zóny 0, 1 a 2. Často ho schováváte za zrcadlo nebo do vedlejší místnosti. V zónách 1 a 2 můžete použít běžné 230 V svítidla, ale pouze pokud jsou zapojena přes proudový chránič s vybavovacím proudem maximálně 30 mA. Tento chránič je vaší poslední záchrannou brzdou - pokud dojde k úniku proudu, vypne obvod dříve, než vám ublíží.
Je důležité zmínit i třídu ochrany. Svítidla musí mít nejméně třídu II (dvojitá izolace). To poznáte podle symbolu dvojitého čtverce na štítku. Taková svítidla nemají svorku pro uzemnění a jejich konstrukce zajišťuje, že se kovové části, kterých se dotýkáte, nikdy nedostanou pod napětí ani při poruše primární izolace.
Praktické chyby, které dělají domácí kutilové
Statistiky ukazují, že až 78 % úrazů elektrickým proudem v koupelnách souvisí s nedodržením norem. Nejčastější chybou není špatná kabeláž, ale špatný výběr svítidel. Lidé kupují levná LED pásky nebo bodovky z e-shopů, kde je deklarované IP44, ale reálná kvalita těsnění je nulová. Po měsíci používání se do svítidla dostane vlhkost, vytvoří se kondenzát a dochází ke zkratům.
Další častou pastí je výška montáže. Norma stanovuje, že spodní okraj svítidla musí být alespoň 1,8 metru nad podlahou. Pokud visí níže, musí být provedeno z izolantu (plast, dřevo) a mít krycí sklo. Kovové lustry visící nízko nad vanou jsou historickou relikvií, která dnes už neprojde revizí. A pozor na spínače! V zónách 0 a 1 nesmí být žádné spínače ani zásuvky. Spínač musí být vždy ve zóně 3 nebo venku z koupelny.
Nezapomínejte ani na revizi elektrické instalace. I když koupíte certifikované svítidlo, špatná instalace vše pokazí. Kabely musí být vedeny tak, aby nedošlo k jejich poškození vruty při montáži nábytku. A hlavně - všechny spoje v rozvodech musí být utěsněné. Vlákna v izolaci kabelu fungují jako knot, který nasává vlhkost do svorkovnice.
Budoucnost norem a inteligentní osvětlení
Normy nejsou statické. Evropská unie pracuje na zpřísnění požadavků, zejména pro zónu 2, kde se diskutuje o zvýšení minimálního krytí z IPX4 na IPX5. To by mohlo změnit trh s levnými svítidly, která často balancují na hranici splnění aktuálních podmínek. Do budoucna se také počítá s integrací senzorů vlhkosti přímo do svítidel, která by automaticky snížila výkon nebo vypnula světlo při detekci extrémní kondenzace.
Pro vás jako spotřebitele to znamená jedno: Nekupujte nejlevnější řešení. Investice do kvalitního koupelnového svítidla s ověřeným IP krytím a správnou instalací přes proudový chránič se vrátí nejen v podobě klidného spánku, ale i dlouhé životnosti produktu. Vlhkost je neúprosná - buďte o krok před ní.
Jaké IP krytí potřebuji pro svítidlo nad vanou?
Nad vanou se nacházíte v zóně 1. Minimální požadavek podle normy ČSN 33 2000-7-701 je IPX4 (ochrana proti stříkající vodě ze všech stran). Doporučuje se však raději zvolit IPX5 nebo vyšší pro větší rezervu a lepší odolnost vůči přímému proudu vody ze sprchy.
Mohu použít běžné 230V svítidlo ve zóně 0 (uvnitř vany)?
Ne, ve zóně 0 je použití síťového napětí 230 V zakázáno. Musíte použít svítidlo napájené bezpečným nízkým napětím SELV (max 12 V AC nebo 30 V DC). Transformátor pro toto napětí musí být umístěn mimo zóny 0, 1 a 2.
Je nutné mít v koupelně proudový chránič?
Ano, všechny obvody napájející svítidla a zásuvky v koupelně musí být chráněny proudovým chráničem s vybavovacím proudem maximálně 30 mA. Tento chránič je povinný a bez něj instalace neprojde revizí ani není bezpečná.
Kam smím dát spínač světla v koupelně?
Spínače a zásuvky nesmí být umístěny ve zónách 0 a 1. Mohou být pouze ve zóně 2 (pokud jsou chráněny) nebo ve zóně 3 a mimo koupelnu. Nejbezpečnější a nejčastější řešení je umístit spínač vně koupelny nebo do zóny 3, daleko od vany a sprchy.
Co znamená označení IP44 na krabici svítidla?
Označení IP44 znamená, že svítidlo je chráněno proti pevným cizím tělesům větším než 1 mm (první číslice 4) a proti stříkající vodě ze všech směrů (druhá číslice 4). Je to standardní minimum pro zóny 2 a často doporučené i pro zónu 3 kvůli kondenzaci, ale pro zónu 1 je to hraniční hodnota a pro zónu 0 zcela nedostačující.
