Když se podíváte na hromadu papírů z projektu novostavby nebo rekonstrukce, může to vypadat jako kóda, kterou nerozumíte. Černé linky, nesmyslná písmena a čísla všude kolem. Ve skutečnosti ale technický výkres není tajná zpráva. Je to přesný návod, jak má stavba vzniknout. Pokud pochopíte logiku technických výkresů, přestanete se bát komunikace s architekty a stavebními firmami. Půdorys vám ukáže, kde stojí zeď. Řez odhalí, co je skryté uvnitř konstrukce. A detail vám řekne, jak mají věci držet pohromadě.
V českém prostředí platí přísná pravidla. Nejde jen o estetiku, ale o bezpečnost a právní jistotu. Všechno se řídí normami, hlavně sérií ČSN (Československé normy) a mezinárodními ISO standardy. Tento článek vás naučí číst tyto výkresy tak, abyste věděli, co se děje ve vašem domě, ještě před tím, než začnou pracovat tesaři.
Základní gramatika: Co je to vlastně výkres?
Předtím, než se ponoříme do konkrétních typů, musíme si ujasnit jednu věc. Technický výkres je myšlený obraz reality. Nikdy nevidíte objekt přímo, ale jeho projekci na rovinu. Představte si, že máte průhlednou krabici s modelem domu uvnitř. Světlo svítí z boku a stín na stěně je „pohled“. Pokud krabici rozříznete nožem a podíváte se dovnitř, dostanete „řez“. Tohle je základní princip, na kterém stojí celé inženýrství i architektura.
Proč tolik zdůrazňuji přesnost? Protože v praxi se často setkávám s majiteli, kteří si myslí, že „to tam stejně někdo vymyslí“. To je největší chyba. Výkres je závazný dokument. Pokud tam není nakresleno, nestaví se to. A pokud je nakresleno špatně, vznikají problémy při kolaudaci nebo horší - při bourání a opravách za peníze.
Půdorys: Plán vaší každodenní pohody
Půdorys je nejznámější typ výkresu. Asi každý ví, co to je, ale málokdo ví, jak ho správně číst. Půdorys není prostě jen mapa místností shora. Je to tzv. myšlený vodorovný řez objektem.
Zde je klíčový trik: Řez se vede obvykle asi jeden metr nad úrovní podlahy. Proč právě metr? Aby prořízl okna a dveře (aby byly vidět jejich tvar a poloha), ale zároveň neprořízl stropní konstrukci ani horní části dveřních křidel. Díky tomu vidíte v půdorysu:
- Tvar a velikost místností: Zjistíte přesné rozměry, nejen vizuální dojem.
- Rozmístění otvorů: Vidíte, kde jsou parapety a kam se otvírají dveře (často značené obloukem).
- Nosné vs. nenosné zdi: Normy předepisují různé tloušťky čar. Silnější černá čara obvykle znamená nosnou konstrukci (zděnou nebo betonovou), tenká čara přepážku.
- Schodiště: Vidíte směr chůze a šířku schodů, což je kritické pro ergonometrii.
Nejčastější měřítka pro půdorysy jsou 1:50 a 1:100. U měřítka 1:50 odpovídá 2 centimetry na papíře jednom metru ve skutečnosti. To je dostatečně velké měřítko pro to, abyste viděli umístění zásuvek, vypínačů i radiátorů. Pokud máte výkres jen v měřítku 1:500, jde pravděpodobně pouze o situační plán pozemku, ne o samotnou budovu.
Řez: Okno do nitra stavby

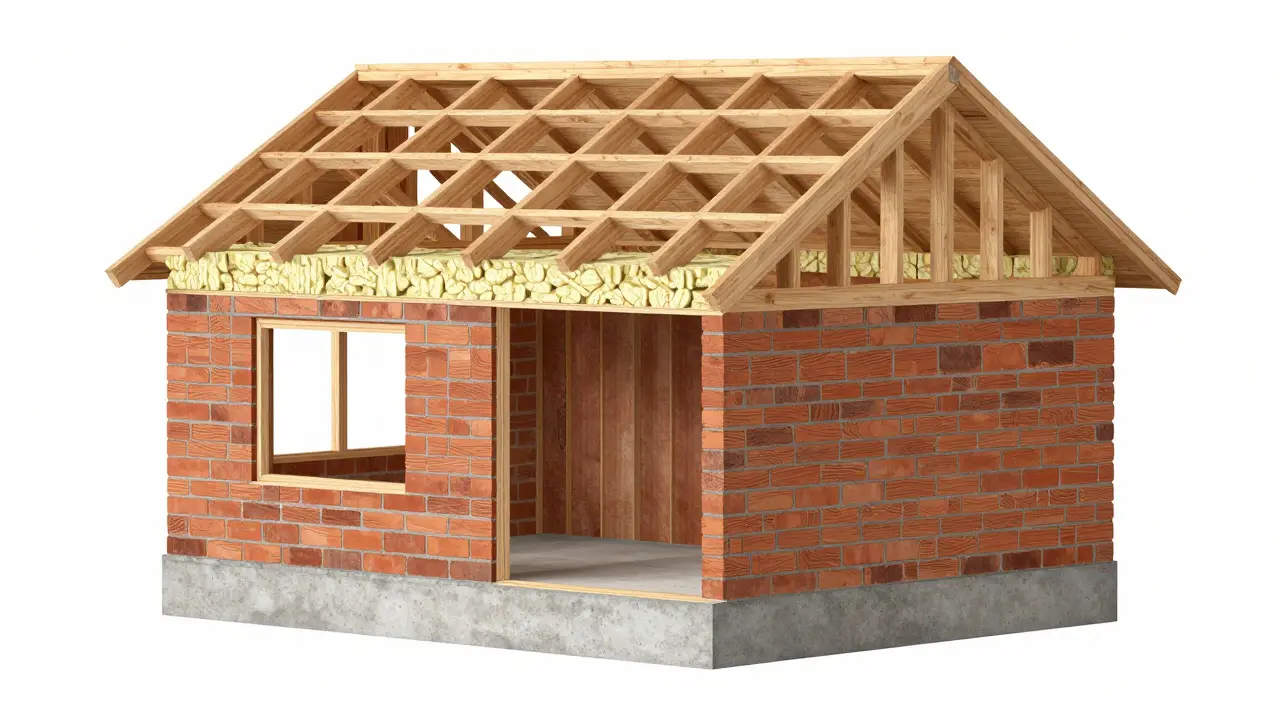

Když půdorys neříká všechno, nastupuje řez. Zatímco půdorys řeší vodorovnou rovinu, řez je svislý. Představte si, že by jste váš dům rozřízli velkým nožem od střechy až po základy. Co byste viděli uvnitř? Právě to zobrazuje řez.
Řezy jsou nezbytné pro pochopení vertikálních vazeb. V půdoryse nevidíte, jak vysoký je strop, jak silný je sokl nebo jak je vyřešen přechod ze sklepa do přízemí. V řezu to zjistíte okamžitě. Hledáte zde:
- Výškové uspořádání: Poloha podlahových desek, stropů a střešní konstrukce.
- Tloušťky konstrukcí: Jak silná je zed? Jak hluboké jsou základy?
- Materiálové skladby: Šrafování (linkování) v řezu označuje materiál. Beton má jiné šrafy než cihly, dřevo nebo izolace.
- Instalace: Často vidíte vedení komínů, vzduchotechniky nebo hlavní rozvody vody.
Důležité je rozumět značení roviny řezu. Na půdorysu najdete tenkou čerchovanou čáru s dvěma šipkami na koncích a písmeny (např. A-A). Ta vám říká: „Tady jsem dům rozřízl a pohled směřuje tam, kam ukazují šipky.“ Výsledný obrázek pak nese označení ŘEZ A-A. Bez tohoto spojení by byl řez bez kontextu.
| Vlastnost | Půdorys | Řez |
|---|---|---|
| Orientace řezu | Vodorovná rovina | Svislá rovina |
| Hlavní informace | Dispozice, rozměry místností | Výšky, tloušťky, materiály |
| Typické měřítko | 1:50, 1:100 | 1:50, 1:100 |
| Co se „prořezává“ | Okna, parapety (cca 1 m nad podlahou) | Zdi, stropy, střecha, základy |
Detaily: Kde se rodí kvalita (a chyby)
Pokud půdorys a řez jsou jako mapa celého města, detail je jako zvětšený pohled na jednu uličku. Detaily (podrobné výkresy) jsou nejčastěji opomíjené laiky, ale pro řemeslníky jsou posvátné. Zde se řeší uzly, které nelze vykreslit v běžném měřítku.
Proč potřebujete detail? Protože v řezu 1:50 vypadá napojení střechy na zed jako jedna čára. Ve realitě je to složitá skladba hydroizolace, parozábrany, tepelné izolace, větrací mezery a obkladu. Detail tento uzel zvětší do měřítka 1:20, 1:10 nebo dokonce 1:1.
Na detailu musíte vidět:
- Přesné tloušťky vrstev: Kolik milimetrů izolační pěny? Jaký profil lemu?
- Způsob spojení: Jsou prvky nalepené, naskrutkované nebo zasazené do drážky?
- Hydroizolaci: Jak voda teče pryč? Kde je odvětrávací štěrbina?
- Kotvení: Jaké šrouby, hmoždinky nebo svorníky se používají?
Bez kvalitního detailu dochází k mostům chladu, plísním a praskajícím fasádám. Projektant, který neuvede detail napojení okna na zeď, hází kostky s tím, zda bude vaše okno v zimě kondenzovat.
Jazyk linek a čar: Normy ČSN a ISO
Technický výkres není malba. Každá čára má svůj význam a tloušťku. V Česku se řídíme normou ČSN ISO 128-23, která definuje čáry ve stavebnictví. Ignorování těchto pravidel vede k nedorozuměním na stavbě.
Zde jsou ty nejdůležitější typy čar, které musíte znát:
- Plná silná čára: Označuje obrysy prvků v řezu (např. proříznutá zeď) nebo hlavní obrysy v půdorysu.
- Plná tenká čára: Používá se pro kótové čáry, popisky, šrafování materiálů nebo prvky, které nejsou v řezu (např. zeď za rovinou řezu).
- Čerchovaná čára: Slouží k značení os (osy stěn, sloupů) nebo roviny řezu (ta čára s šipkami, kterou jsme zmínili výše).
- Čárkovečerchovaná čára: Často označuje skryté hrany nebo budoucí stavbu (např. přístavba).
Šrafování (linkování) materiálů je také normová. Beton má specifický vzor, cihly jiný, dřevo třetí. I když dnes mnoho lidí šrafuje jen diagonálně pro rychlost, profesionální dokumentace dodržuje rozlišení, aby bylo jasné, kde je kamenná zed a kde dřevěný trám.
Kótování: Matematická přesnost
Na výkrese nikdy neměřte pravítkem! To je první pravidlo. Všechny rozměry musí být uvedeny čísly - kótami. Kótování se řídí normou ČSN 01 3420.
Kóty se vždy uvádějí v milimetrech, i když se píšou jako celá čísla (např. 3000 znamená 3000 mm, tedy 3 metry). Systém kótování je hierarchický:
- Obvodové kóty: Celková délka a šířka stavby.
- Kóty mezi osami: Rozteč nosných stěn nebo sloupů.
- Lokální kóty: Přesné rozměry oken, dveří, výklenků.
Kótové čáry jsou tenké, na koncích mají šipky a číslo se píše uprostřed, přerušené čárou. Dbejte na to, aby se kótové čáry nepřetínaly - to je známka nekvalitního projektu. Správně uspořádané kóty by měly tvořit paralelní pásy mimo obrys stavby.
Časté pasti a jak se jim vyhnout
I zkušeným lidem se stávají chyby při čtení výkresů. Zde jsou tři nejčastější pasty, do kterých spadají vlastníci domů:
1. Zaměnění půdorysu za řez. Začátečníci často hledají výšku stropu v půdoryse. Tu tam nenajdou. Výška je vždy v řezu nebo v tabulce výšek. Pokud chcete vědět, jak vysoko je parapet, podívejte se do řezu, ne do půdorysu.
2. Ignorování legendy. Každý výkres by měl mít legendu. Tam najdete vysvětlení speciálních symbolů, které nejsou univerzální (např. specifický typ instalace nebo značky pro elektro). Bez legendy můžete chybně interpretovat značku pro termostat jako zásuvku.
3. Spolehnutí se na měřítko tisku. Když si necháte výkres fotokopírovat nebo zmenšit na mobilu, měřítko se pokazí. Vždy se řiďte napsanými kótami, nikoliv fyzickou délkou čáry na papíře. Kóta je zákon.
Shrnutí: Jak postupovat při studiu projektu
Není třeba umět kreslit, stačí umět číst. Postupujte od celku k detailu:
- Začněte situací (umístění na pozemku).
- Přejděte k půdorysům všech podlaží (dispozice).
- Podívejte se do řezů (výšky a konstrukce).
- Dokončete detaily (kritické uzly a materiály).
Pokud něco nechápeme, ptajte se projektanta. Dobrý projektant vám rád vysvětlí, proč je daný uzel řešen právě takto. Pamatuji si případ v Zlíně, kde klient chtěl posunout nosnou zeď o 20 cm. Na půdoryse to vypadalo jednoduše, ale v řezu bylo jasné, že by to znamenalo demolici železobetonového pasu. Díky výkresům se ušetřily statisíce korun a měsíce práce.
Technické výkresy nejsou nepřátelské. Jsou to nástroje, které vám dávají kontrolu nad vaším domem. Naučte se je číst a budete mít klidnější spánek během celé stavby.
Jaké měřítko se používá pro půdorysy rodinného domu?
Pro půdorysy rodinných domů se nejčastěji používá měřítko 1:50 nebo 1:100. Měřítko 1:50 umožňuje zobrazit více detailů, jako jsou umístění zásuvek nebo přesné tvary kuchyňské linky, zatímco 1:100 je vhodné pro přehlednější zobrazení celého podlaží na jednom listu.
Co znamená šrafování na technickém výkrese?
Šrafování (nebo linkování) označuje materiál, který byl proříznut rovinou řezu. Různé materiály mají předepsané vzory: beton má obvykle trojúhelníky nebo kruhy, cihly malé čtverečky, dřevo letokruhy nebo rovnoběžné linky. To umožňuje rychle identifikovat konstrukční prvky.
Proč je důležité číst detaily, ne jen půdorysy?
Půdorysy ukazují dispozici, ale neřeší technologické provozy. Detaily specifikují, jak jsou spojeny různé materiály, kde je hydroizolace, jaká je tloušťka izolace a jaké kotvení se použije. Bez detailů hrozí riziko mostů chladu, pronikání vlhkosti a statických nedostatků v uzlech.
Jak poznám nosnou zeď na výkrese?
Nosné zdi jsou obvykle zakresleny silnější plnou čarou než přepážky. V řezu mají větší tloušťku a často jsou vyplněny specifickým šrafováním (např. pro zděnou konstrukci nebo beton). V legendě výkresu by měla být explicitně uvedena charakteristika nosných prvků.
Co znamená označení řezu A-A?
Označení A-A spojuje půdorys s řezem. Na půdorysu je nakreslena čerchovaná čára s písmeny A na koncích a šipkami. Tato čára ukazuje, kde je stavba myšleně rozříznuta a směrem, kterým se díváme. Obrázek s názvem ŘEZ A-A pak zobrazuje vnitřek stavby z tohoto pohledu.
